Под виброизоляцией понимается метод виброзащиты, заключающийся в уменьшении передачи вибрации от источника возбуждения защищаемому объекту при помощи устройств, помещаемых между ними. Устройства, осуществляющие виброизоляцию, называются виброизоляторами.

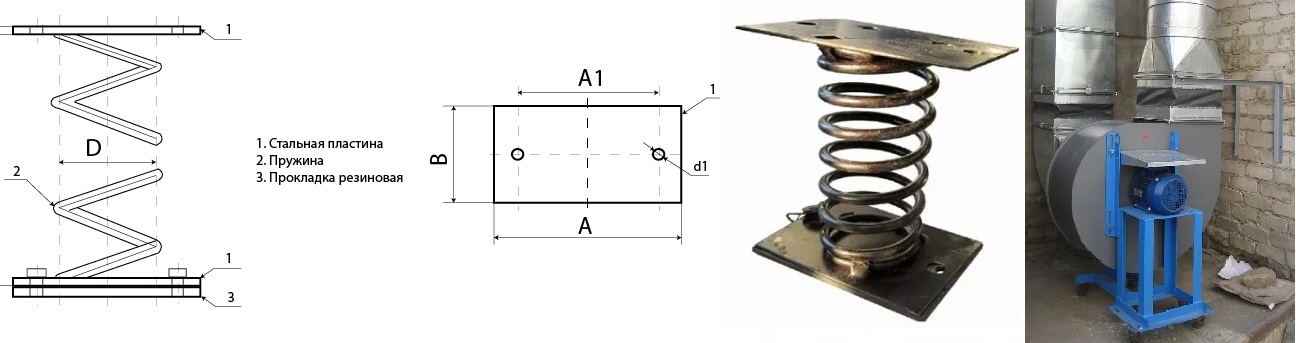

Базовым и относительно бюджетным элементом, уменьшающим динамические усилия, передающиеся на конструкции от установленных на них вентиляторов в целях снижения шумового фона, вредных вибрационных нагрузок на аппаратуру и обслуживающий персонал является виброизолятор отечественного производства серии ДО.
Технические характеристики виброизоляторов ДО38, ДО39, ДО40, ДО41, ДО42, ДО43, ДО44, ДО45
|
Тип виброизолятора |
Нагрузка на одну пружину |
Вертикальная жесткость, кг/см² |
Высота в свободном состоянии, h мм |
Осадка пружины под нагрузкой |
Размеры, мм |
Масса, кг |
||||||
|
Рабочая, кг |
Предельная, кг |
Рабочая, мм |
Предельная, мм |
А |
В |
А1 |
D |
d1 |
||||
|
ДО38 |
12 |
15 |
4,5 |
74±5 |
26±5 |
34±5 |
100 |
60 |
70 |
30 |
8,5 |
0,3 |
|
ДО39 |
22 |
27 |
6 |
97±5 |
35±5 |
44±5 |
110 |
70 |
80 |
40 |
8,5 |
0,4 |
|
ДО40 |
34 |
42 |
8 |
115±5 |
42±6 |
52±5 |
130 |
90 |
100 |
50 |
8,9 |
1 |
|
ДО41 |
54 |
67 |
12,5 |
135±5 |
43±6 |
54±6 |
130 |
90 |
100 |
54 |
10,5 |
1 |
|
ДО42 |
94 |
118 |
16,4 |
175±5 |
57±8 |
72±7 |
150 |
110 |
120 |
72 |
10,5 |
1 |
|
ДО43 |
165 |
205 |
29,5 |
190±5 |
56±8 |
70±7 |
160 |
120 |
130 |
80 |
10,5 |
2,2 |
|
ДО44 |
238 |
298 |
35,5 |
235±5 |
66±9 |
83±8 |
180 |
140 |
150 |
98 |
10,5 |
3,5 |
|
ДО45 |
373 |
465 |
44,1 |
295±5 |
85±11 |
110±10 |
220 |
170 |
180 |
120 |
12,5 |
6,4 |

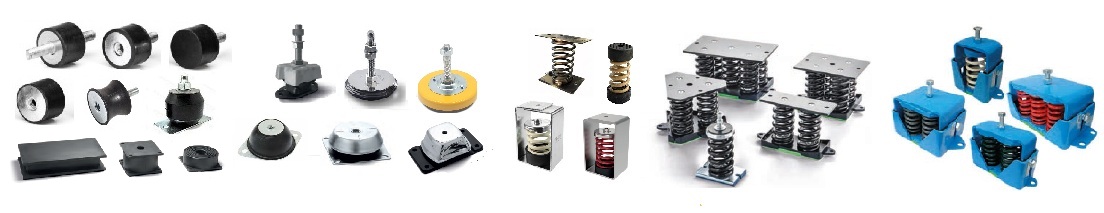

Для решения задач снижения динамических нагрузок от вентиляторов и установок кондиционирования на поддерживающие конструкции (фундамент, межэтажное перекрытие, строительная конструкция), также уменьшения параметров вибрации агрегата на уровне подшипниковых опор ротора предлагаем к поставке виброизоляторы (виброопоры) отечественного и импортного производства.

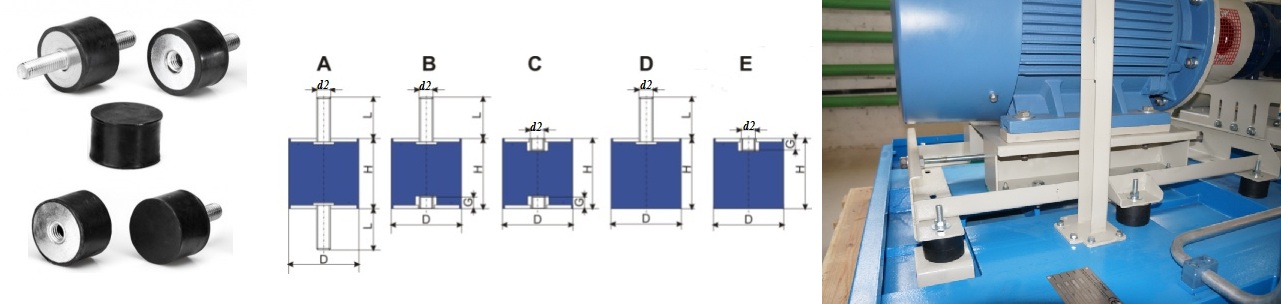

Цилиндрические виброопоры, виброизоляторы, резиновые амортизаторы. Идеально подходят для поглощения вибрации, создаваемой вентиляторами, насосами, электрическими двигателями, шкафами управления и другим промышленным оборудованием. Преимущества: простота сборки, высокая гибкость, экономичность, длительный срок службы. Температура применения от -40°С до +80°С. Возможно изготовление из нержавеющей стали. Твердость резины по Шору: 45 (мягкая), 55-60 (средняя), 70(твердая).

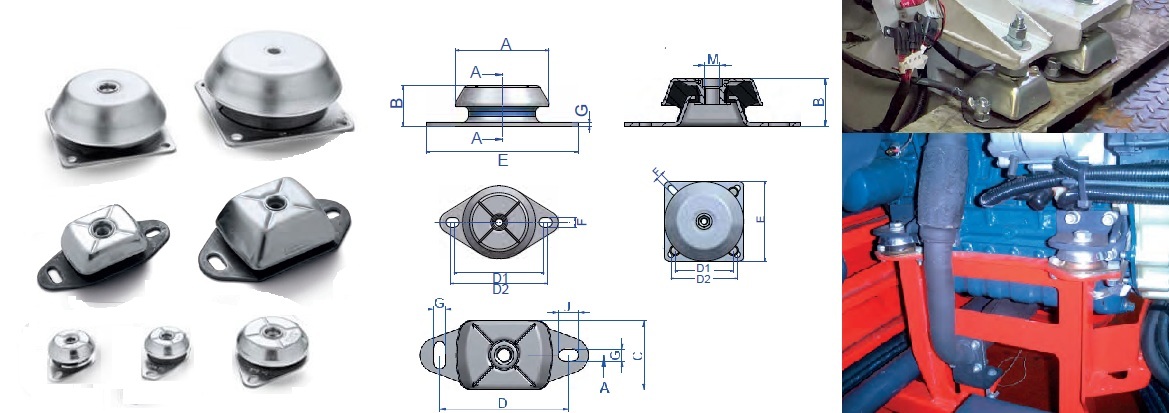

Эта серия виброизоляторов подходит для изоляции подвижных вращающихся механизмов, которые подвергаются воздействию радиальных и осевых ударных нагрузок, воздействию дизельного топлива, масла и природного воздействия. Применяется, где требуется высокая степень виброизоляции.

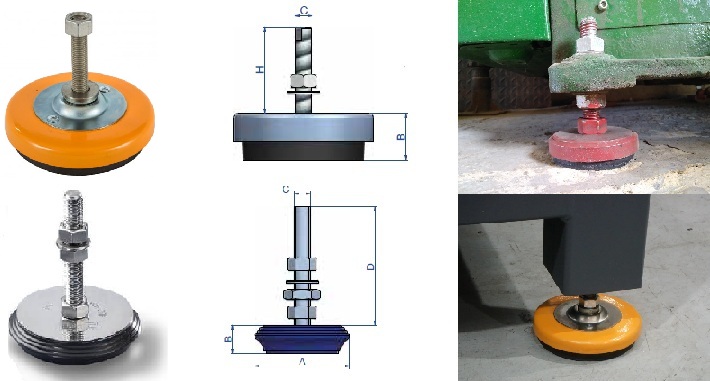

- Виброопоры серии ОВ-31, ОВ-70, также аналогичные виброопоры иностранного производства
Виброопоры предназначены для пассивной и активной виброизоляции агрегатов средних и крупных размеров с жесткими станинами, а так же другого оборудования, при наличии стационарных и случайных колебаний. Виброопоры используются в случаях, когда легкие или тяжелые механизмы не крепятся к поверхности.

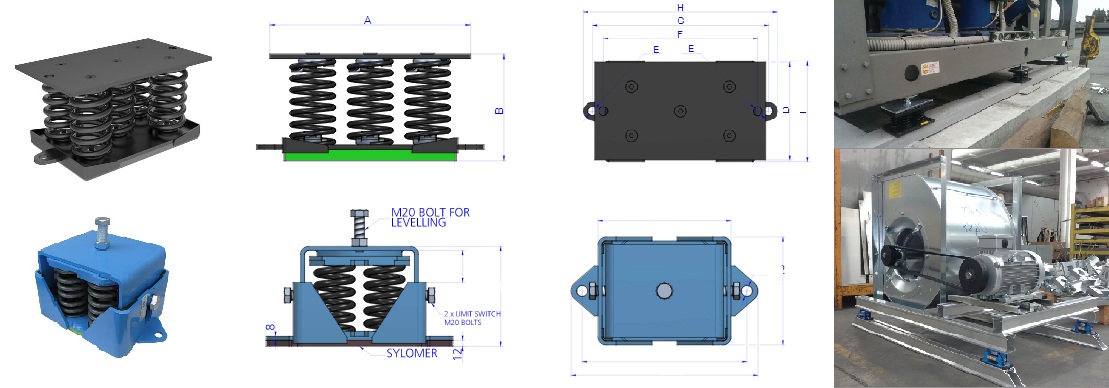

-Виброопоры (виброизоляторы) многопружинные
Основной характеристикой виброопор является их способность изолировать очень низкие возмущающие частоты. Эти изделия выдерживают широкий диапазон нагрузок. Виброопоры в антисейсмическом исполнении имееют защиту пружины от землетрясений. Они разработаны таким образом, чтобы обеспечить высокую надежность изоляции низкочастотных вибраций. В дополнение к их стойкости, для эти изделия оснащены блокирующим устройством, так что кронштейны блокируются во время транспортировки оборудования, также в изделии установлена прокладка из полиуретана с микроэлементами, которая изолирует средние и высокие частоты, передаваемые пружиной, тем самым обеспечиваются условия шумоизоляции. Применяются для виброизоляции вентиляторов, кондиционеров, чиллеров, компрессорных установок, насосов и другого оборудования.
Для выбора виброопоры Вам необходимо знать:
- Массу агрегата, количество точек опоры, а также нагрузку, приходящуюся на каждую точку опоры;
- Характер и частоту нагрузки агрегата
- Защищенность агрегата от внешних воздействий при установке: воздействие внешней среды (осадки, ветер), состав среды (соли, агрессивные химические элементы и др.), диапазон температур эксплуатации виброопор.
Для корректного подбора виброопор (виброизоляторов), отвечающих всем требованиям виброзащиты, а также для выставления предложения на соответствующие аналоги, уже подобранных виброопор, просим направлять информацию на эл.почту
