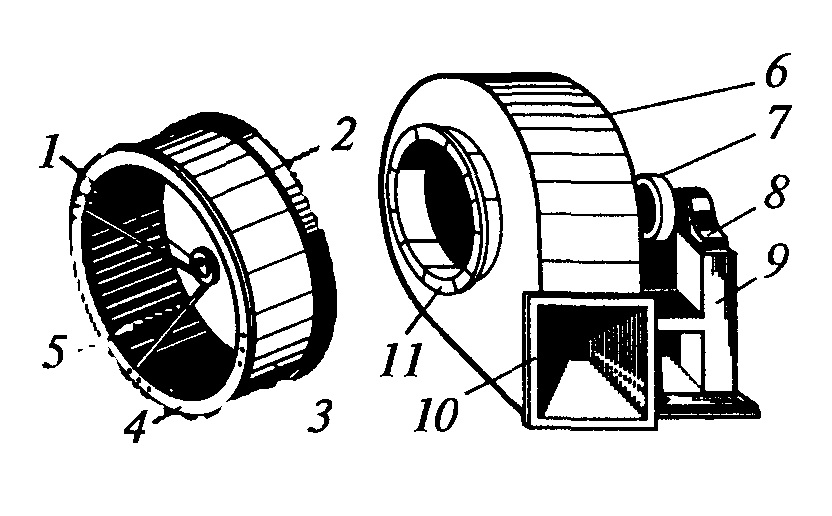

Устройство центробежного / радиального вентилятора
1 – ось ступицы, крепится непосредственно на электрический двигатель или на приводной шкив;
2 – рабочее колесо с установленными лопатками;
3 – лопатки, нагнетающие воздух. Могут иметь различный вид, что позволяет изменять технические характеристики без изменения мощности двигателя;
4 – передний диск, с его помощью вентилятор захватывает воздух;
5 – решетка лопастей. Вентилятор центробежный может иметь различное количество лопастей, отличающихся по геометрии и линейным параметрам.
6 – корпус (улитка), служит для перенаправления воздушного потока, создает разрежение на входе и повышенное давление на выходе;
7 – приводной шкив, может иметь различные диаметры и профили;
8 – подшипники качения, могу быть роликовыми или шариковыми;
9 – несущая рама;
10, 11 – фланцы, к ним присоединяется воздуховод.
